Jetzt Neu: Digitale Schrittmotor Endstufe 5,6A / 50V

Leadshine Microstep Driver DM556
(Der digitale Nachfolger der legendären Schrittmotor-Endstufe ND556)

Besondere Eigenschaften:

Diese Endstufen zeichnen sich durch einen extrem ruhigen Motorlauf aus, der sich nicht mehr von dem eines Servomotors unterscheidet. Die neue Multi-Step Technik macht es möglich, daß selbst im Halbschritt-Modus bei sehr langsamen Umdrehungsgeschwindigkeiten (z.B. 1 RPM), keinerlei Schritte des Motors mehr wahrnehmbar sind. Ein weiterer Vorteil ergibt sich daraus, daß jetzt sehr viel höhere Umdrehungsgeschwindigkeiten erreichbar sind. Erreicht wurden im Halbschritt-Modus mit dem Motor 23HS2404-IP54 bei “nur” 30V angelegter Spannung 3200 RPM !! Damit ist eine neue Generation von Schrittmotor-Endstufen eingeleitet !

Leistungsmerkmale:

Versorgungsspannung bis 50Volt
15 einstellbare Mikroschritt Auflösungen (400 - 25 000 Schritte/Umdrehung)
Anpassung der Motorparameter sowie Schrittauflösung sowohl über Software, als auch wie herkömmlich über Dipschalter.
Motor Selbst-Test und Auto-Setup
Anti-Resonanz Feature ermöglicht optimales Drehmoment und eliminiert jegliche Instabilität in mittleren Drehzahlbereichen.
Automatische Stromabsenkung bei Stillstand der Motoren
Opto entkoppelte Eingänge
Überspannungs- und Überstromschutz
Stromeinstellung über DIP-Schalter von 2.5 - 5,60 A (Peak)
Endstufe komplett im Metallgehäuse, einschließlich integriertem Kühlkörper
bis zu vier Endstufen an einer Interface-Karte
Abmessungen: 115 x 75 x 32 mm (L x B x H)

Unser Preis: 97,90 EUR

Zubehör:

Einstell-Set:

Einstellsoftware ProTuner
Verbindungskabel DM556 ==> Com1 des PC
Gedruckte deutsche Bedienungsanleitung

Unser Preis: 19,00 EUR

Verbindungskabel für DM556 ==> Universal Break-Out Board:

Flachbandkabel 9-polig mit Pfostensteckern beidseitig
Anschlußplatine für Schraubklemme DM556 auf Pfostenstecker.

Unser Preis: 5,-- EUR

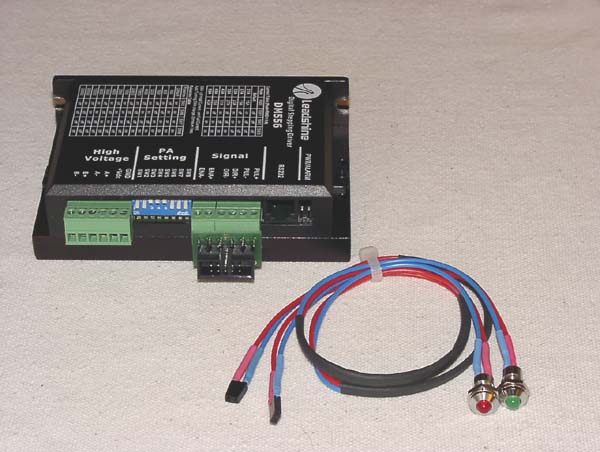

Leadshine Microstep Driver DM556/LED

Leistungsmerkmale wie DM556 jedoch:

Statt eingebauter LEDs jetzt mit Anschluß-Stiftleiste für den Anschluß zweier externer LEDs, welche an der Frontplatte eines Gehäuses montiert werden können.

Lieferumfang:

Endstufe mit Kabelanschluß für externe LEDs

zwei LEDs (grün und rot) mit Metallschraubfassung und Verbindungskabel zum Aufstecken auf die
Endstufe

Unser Preis: 130,-- EUR

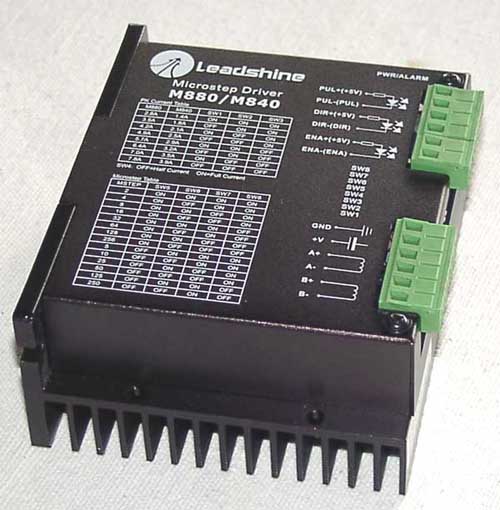

Schrittmotor-Endstufe 80V/ 7,8A

Leadshine Microstep Driver M880 A

Ausstattungsmerkmale:

Versorgungsspannung bis 80 Volt
14 einstellbare Mikroschritt Auflösungen (400 - 50000 Schritte/Umdrehung)
extrem leiser Motorlauf
geringe Hitzeeinwirkung von Motor und Endstufe
automatische Stromabsenkung bei Stillstand der Motoren
Opto entkoppelte Eingänge
Überspannungs- und Überstromschutz
Stromeinstellung über DIP-Schalter von 2,8 - 7.8 A
Endstufe komplett im Metallgehause, einschließlich integriertem Kühlkörper
bis zu vier Endstufen an einer Interface-Karte
Abmessungen: 151 x 97 x 48 mm (L x B x H

Unser Preis: 129,-- EUR

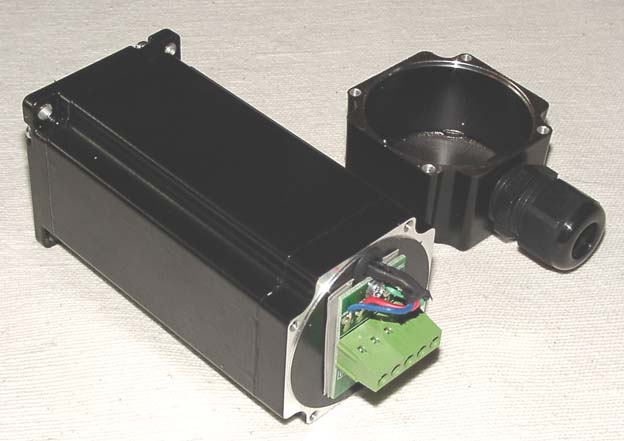

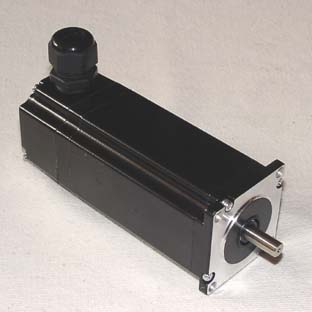

Schrittmotor 23HS2404-IP54; 2.9 Nm

Ausstattungsmerkmale:

High Torque Schrittmotor
Haltemoment 2,9 Nm
1.8° / 200 Schritte
4 Motorleitungen über Klemmkasten anschließbar
Hintere Abdeckkappe für Motor-Anschlußleitungen in IP54-Ausführung
ausgesprochen hohe Dynamik
Motorstrom:4,2,0A
bestens geeignet für Mikroschritt
Abmessungen: 56,5 x 56,5 x 142 mm (Länge ohne Wellenende)
Wellendurchmesser: 8mm

Unser Preis: 68,-- EUR

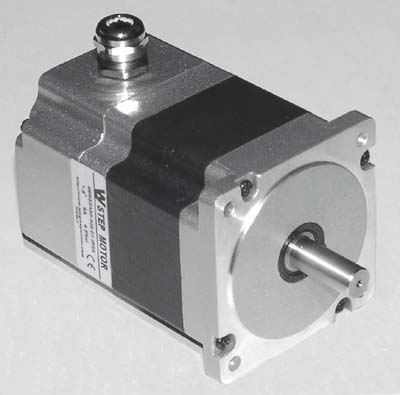

Schrittmotor 86HS2A80-308-01-IP54; 4.5 Nm

Ausstattungsmerkmale:

High Torque Schrittmotor
Haltemoment 4,5Nm
1.8° / 200 Schritte
4 Anschlußleitungen für bipolar- parallelen Betrieb
ausgesprochen hohe Dynamik
Motorstrom:6,0A/Phase
bestens geeignet für Mikroschritt
Abmessungen: 85,5 x 85,5 x 120mm (Länge ohne Wellenende)
Wellendurchmesser: 12,7 mm

Unser Preis: 123,00 EUR

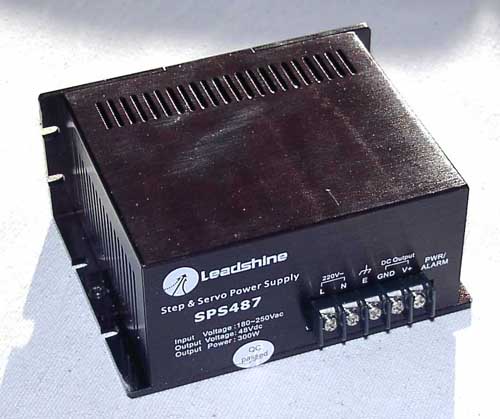

Netzteil der Serie SPS von Leadshine

Ausstattungsmerkmale:

Speziell für die Versorgung der Endstufen MD556 (SPS487)
sowie M880 (SPS705) entwickelt
Ausgangsleistung 300 Watt
Kurzschluß- und Überspannungsschutz
Eingangsspannung 220Volt +/- 10%
Kompaktes Metallgehäuse

SPS487: 48 Volt / 7A Dauerstrom ( 9A Spitzenstrom)

Unser Preis: 95,-- EUR

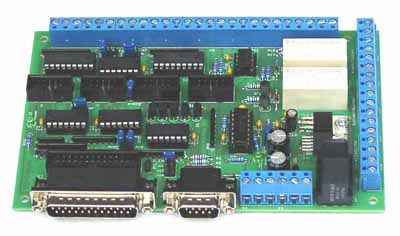

Universal Break-Out-Board
zum Anschluß von bis zu vier Endstufen an einen LPT-Port

Ausstattungsmerkmale:

Anschlußmöglichkeit von 4 Endstufen MD 556 Microstep Driver oder HP-Step an den Parallelport
Unterstützt die “Charge Pump” von Mach3
Anschlußmöglichkeit von vier Referenzschaltern sowie einem Not Aus
zwei Relais zum Schalten von Kühlmittelpumpe, Staubsauger etc.
Spannungsausgänge 5 V und 12V für Lüfter etc
PWM-Konverter: für Wandlung des PWM-Signals in analoges Spannungssignal 0-10Volt zur Drehzahlregelung über einen Frequenzumrichter..
Alle Signale zum PC sind so abgekoppelt, daß bei Spannungen bis ca. 50 Volt Schäden am PC auch im Falle eines Kurzschlusses vermieden werden.
Die 5V Logikspannung wird aus der Versorgungsspannung für die Motoren erzeugt, so daß keine zweite Spannungsquelle für die Karte notwendig ist

Unser Preis: 125,-- EUR

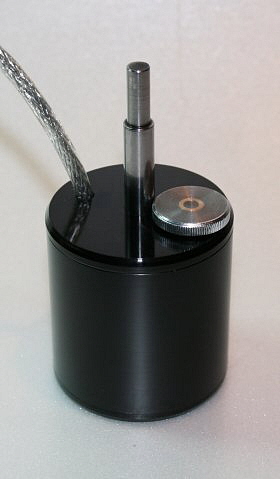

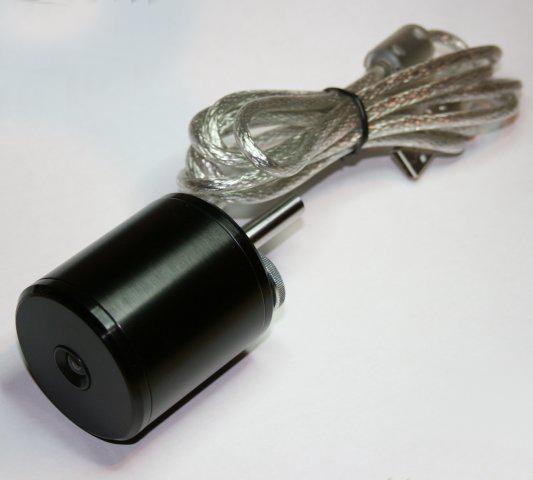

USB-Kamera NC-Eye-Cam V1 (derzeit nicht lieferbar)

In den meisten Werkstätten finden heutzutage Personalcomputer Verwendung, sei es zur Verwaltung von Material, Werkstücken und Werkzeugen oder zur Steuerung von Maschinen.
Fast alle dieser PCs verfügen über einen USB-Anschluss welcher eine zusätzliche hochinteressante Funktion verfügbar macht: Die Darstellung von Videostreams welche von kompakten USB-Kameras übermittelt werden.
Die Vorteile solcher USB-Kameras sind offensichtlich:

Keine externen Videograbber notwendig
Keine speziellen Video-Monitore notwendig
Sehr hohe Auflösungen gegenüber analogen Kameras (NC-Eye bis 1280x960 gegenüber PAL = 720x576 Pixel)
Sehr kompakt
Preiswert

Gegen den Einsatz von handelsüblichen USB-Kameras im Werkstättenbereich sprechen im Allgemeinen jedoch folgende Punkte:

Sehr einfache, wenig robuste Gehäuse
Gehäuse bieten keine reproduzierbare Befestigungsmöglichkeit an Maschinen
Die Fokussierung erfolgt i.A. durch verdrehen des Objektivs. Einerseits fehlt dann bei kurzen Objektabständen der Platz um das Objektiv zu erreichen ohne dabei das Werkstück zu berühren und evtl. sogar zu verschieben, andererseits werden die Objektive lediglich in ihrem Gewinde geführt welche zwangsläufig relativ viel Spiel aufweisen und somit den Bildausschnitt nicht konstant halten können.

Diese Lücke wird nun durch die USB-Kamera NC-Eye-Cam V1 geschlossen!

Unser Preis: 280,-- EUR

Für 30,-- EUR Aufpreis erfolgt die Lieferung der Kamera in einer stabilen Holzbox mit Schiebedeckel.

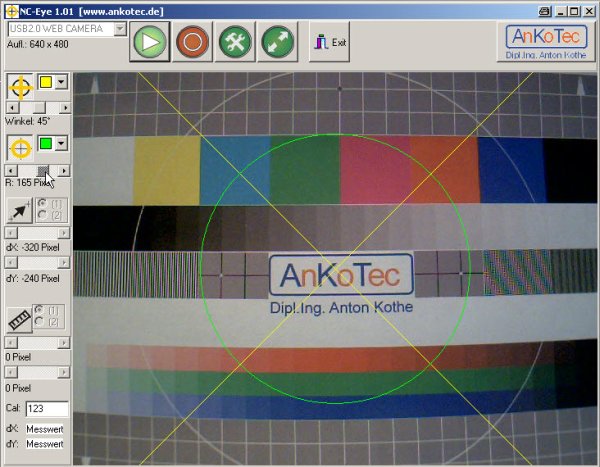

Software NC-Eye V1.0 für USB-Kamera NC-Eye-Cam V1

Um die NC-Eye-Cam V1 oder eine beliebige andere Videoquelle unabhängig von Mach3 oder als Ergänzung dazu einsetzen zu können entstand die Software NC-Eye 1.0.

Folgende Eigenschaften kennzeichnen sie:

Videogrösse wählbar bis zur maximalen Auflösung der Kamera (NC-Eye-CAM V1 :
1280x960Pixel);
Voraussetzung ist selbstverständlich dass die Grafikkarte solche Auflösungen darstellen kann.

Fadenkreuz und Kreis unabhängig voneinander ein- oder ausblendbar.

Fadenkreuz von 0 bis 89,9 Grad in 0,1Grad-Schritten drehbar, Kreisdurchmesser von 0 bis
   100% der Bildhöhe in 1-Pixel-Schritten wählbar. Beide Einstellungen erfolgen in Echtzeit, d.h.
   ein Verstellen des jeweiligen Sliders ändert unmittelbar die Bilddarstellung. Die getroffenen
   Einstellungen bleiben nach Programmende erhalten und werden beim Neustart automatisch
   wieder geladen.

Durch den direkt über einen Slider änderbaren Kreisdurchmesser bei sofortiger Darstellung in Echtzeit wird das
Erfassen von Bohrungs-Mittelpunkten von der ungeliebten Pflicht zum Kinderspiel: Einfach Bohrung und Kreis in
Deckung bringen und schon ist ein weiteres Problem gelöst!

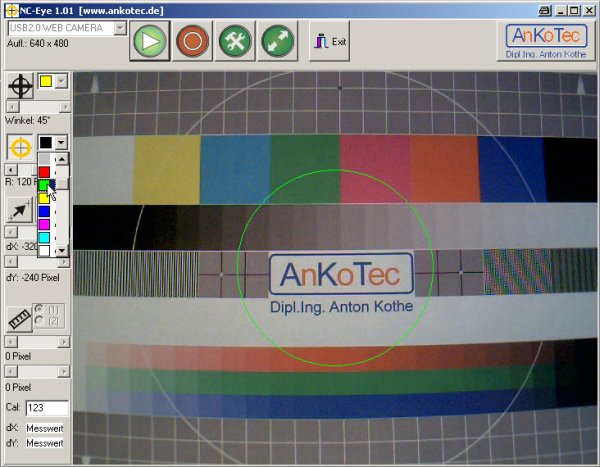

Die Farben des Kreuzes und des Kreises sind direkt ohne Untermenü in Echtzeit wählbar. Es genügt ohne
   Mausklick auf die Farbe aus der Palette zu zeigen, sie wird sofort dargestellt. Vorteil: Man kann überaus bequem die
   Farbe mit dem besten Kontrast wählen! Gefällt die neue Farbe nicht so reicht das Schliessen des Scrollbars, die
   Farbe bleibt dann unverändert. Die getroffenen Einstellungen bleiben nach Programmende erhalten und werden
   beim Neustart automatisch wieder geladen.

Wird das Fadenkreuz oder der Kreis deaktiviert so werden auch die zugehörigen Slider deaktiviert, ein
versehentliches Verstellen wird so vermieden.

Fadenkreuz und Kreis sind in X- und Y-Richtung in 1-Pixel-Schritten verschiebbar. Zwei getrennte Offset sind
   speicherbar, bei Aktivierung des jeweiligen Offsets springt das Kreuz/der Kreis unmittelbar auf die gespeicherte
   Koordinate. Diese Positionen bleiben auch nach Programmende erhalten und stehen nach Neustart wieder zur
   Verfügung.

Zukünftig wird noch eine Messfunktionalität integriert, auf den Screenshots ist diese bereits grau hinterlegt erkennbar. Zwei Messpunkte sind über Slider in 1-Pixel-Abständen frei postierbar, ihre Position bleibt nach Programmende erhalten und wird beim Neustart automatisch geladen.

Geplante Messfunktionen:

Direkter Abstand der Punkte zueinander (Luftlinie)

Abstand ∆?X der Punkte

Abstand ∆?Y der Punkte

Winkel der Luftlinie zur Horizontalen

Weiterhin wird durch die Eingabe eines Kalibrierwertes durch den Nutzer die Möglichkeit gegeben Echtmasse anzuzeigen (z.B. 'mm').

Weitere Features in Vorbereitung:

Einblendung eines dreh- und skalierbaren Rechtecks, z.B. zur Bauteilepositionierung

Snapshot-Funktion

Bitte Beachten: Alle Updates der Version 1.x sind inklusive, d.h. diese und ggf. weitere neue Funktionen werden Ihnen auch zukünftig zur Verfügung stehen wenn Sie sich bereits jetzt zum Kauf entschliessen! Mögliche zukünftige Preiserhöhung für Neukunden sind in diesem Fall für Sie irrelevant.

Die Software nutzt die "WDM Direct Show"-Schnittstelle von Windows statt der veralteten "Video for Windows" VfW-Schnittstelle, alle darauf zugreifenden Videoquellen (also auch analoge Grabber) sind dadurch nutzbar.

Systemvoraussetzungen:

Windows 2000, Windows XP; in Kürze Test von Windows 98SE

DirectX 9.0

Grafikkarte möglichst >64MB-RAM, sonst u.U. reduzierte Auflösung

Im Download-Bereich finden Sie eine zeitlich befristete Demoversion. Vollversionen werden grundsätzlich personalisiert und per Mail direkt an Sie versendet.

Alle noch folgenden Updates der V1.x sind kostenlos. Sollte sich der Funktionsumfang allerdings irgendwann gravierend ändern so behalten wir es uns vor eine erneut kostenpflichtige V2.x zu kreieren. Registrierten Nutzern der V1.x wird in diesem Fall selbstverständlich ein Vorzugspreis eingeräumt.

Weitere Anwendungsbeispiele:

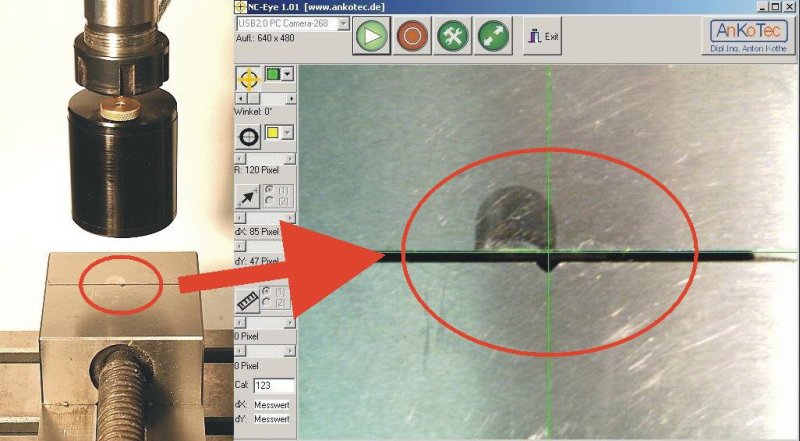

Schraubstock ausrichten:

Ausrichten eines Rundtisches horizontal:

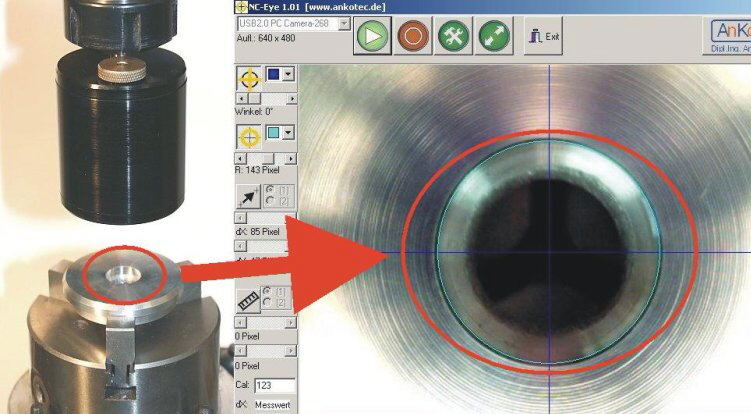

Bohrung ausrichten:

Unser Preis: 77,50 EUR
(Versand der Lizenz per email)

Download der Software über diesen Link: http://www.ankotec.de/Download/download.html
